ورق ذوزنقه ای

دسته بندی ها
ضخامت (mm) 50 و 60 میلی متر
عرض (mm) 1000 و 1250 میلی متر
واحد کیلوگرم
جنس ورق گالوانیزه و رنگی
رنگ مطابق با کد رنگی درخواستی
کارخانه سازنده زرین فولاد شهریاری
موجود در انبار اصفهان، شهرک صنعتی ورنامخواست
مشاوره خرید

جهت مشاوره با شماره 91003131-031 داخلی 59 تماس بگیرید.

اسلاید قبلی
اسلاید بعدی

کارشناس فروش

توضیحات

معرفی ورق شیروانی ذوزنقه ای

ورق طرح ذوزنقه، نوعی ورق شیروانی از جنس گالوانیزه یا رنگی است که در میان ورق های فرم دهی شده با طرح منحصر به فرد خود شناخته می شود.  این ورق که عمدتا به عنوان پوشش سقف و نمای بیرونی ساختمان ها مورد استفاده قرار می گیرد در سطح مقطع خود دارای موج هایی با شکل هندسی ذوزنقه است.

خرید ورق شیروانی ذوزنقه ای



طرح ورق ذوزنقه سقف شیروانی

اگر از روبرو به سطح مفطع این ورق نگاه کنید، خواهید دید که در فواصل مشخص، برآمدگی هایی ذوزنقه ای شکل در آن تکرار شده است. تکرار شدن این ذوزنقه های متساوی الساقین در سرتاسر ورق، شکل ظاهری منحصر به فردی برای این ورق شیروانی به وجود آورده است.

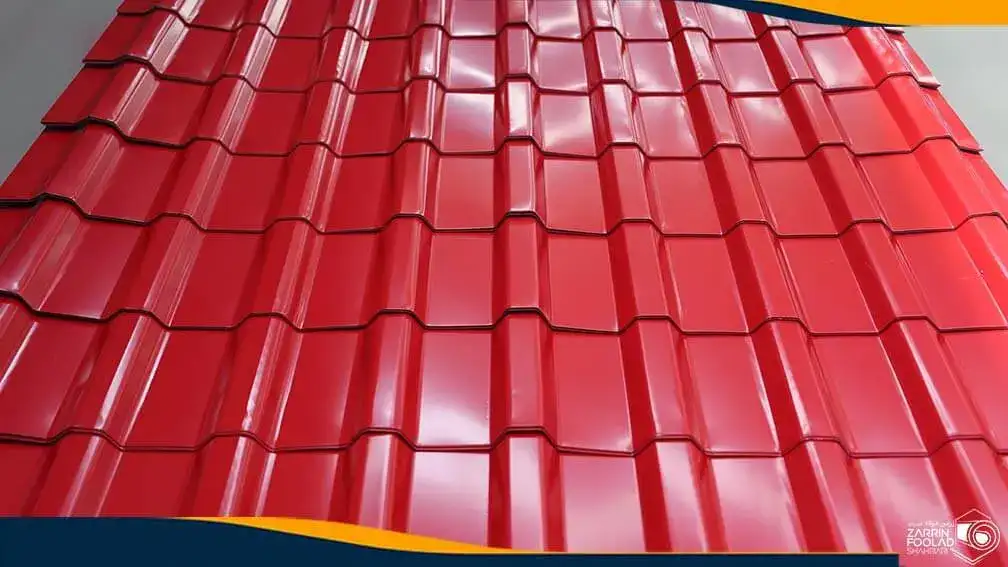

ورق ذوزنفه رنگی

مشخصات ساختاری مهم هنگام خرید ورق ذوزنقه

در مورد ورق ذوزنقه ای به عنوان یک محصول از خط فرمینگ ورق، می توان چند مشخصه اندازه ای مختلف را در نظر گرفت؛ از جمله:

عرض ورق قبل از فرم

فرقی نمی کند ورق رنگی را برای فرم دهی انتخاب کنید یا ورق گالوانیزه، به هر حال ورق اولیه ای که وارد خط فرمینگ می شود دارای ابعاد استاندارد کارخانه ای است. اصطلاج عرض قبل از فرمینگ نیز معمولا بیانگر 2 عرض رایج ورق های دارای برش فابریک، یعنی عرض 1000 و 1250 میلی متر است.

عرض ورق بعد از فرم

با وارد شدن ورق به دستگاه های فرمینگ و ایجاد پستی و بلندی روی سطح آن، عرض ورق کمتر می شود. به همین خاطر یکی از ابعاد مورد توجه برای انواع ورق کرکره، عرض ورق پس از فرم دهی است. میزان عرض ورق پس از مرحله رول فرمینگ به دو عامل بستگی دارد:

1- عرض ورق اولیه ای که برای فرمینگ انتخاب شده است.

2-ریز یا درشت بودن فرمینگ ذوزنقه

تعداد رخ

وقتی از روبرو به سطح مقطع ورق های فرم دهی شده نگاه کنید، تعداد شکل های تکرار شونده قابل شمارش است. به عنوان مثال تعداد ذوزنقه ها در فرمینگ گام 20 میلی متر ورق برای عرض 1000 میلی متر 7 عدد و برای عرض 1250 میلی متر 9 عدد شمارش می شود. به این اعداد تعداد رخ ورق می گویند.

کاردهی مفید

در زمان نصب ورق های شیروانی، لازم است مقداری از قسمت های عرضی ورق ها روی یکدیگر قرار بگیرند، این موضوع باعث کاهش میزان کاردهی مفید ورق از نظر پوشش دهی می شود. به همین خاطر یکی از اعدادی که در هنگام خرید ورق شیروانی ذوزنقه ای شکل، یا هر ورق فرم دهی شده دیگری باید به آن توجه کرد، میزان کاردهی مفید آن است. به عنوان مثال کاردهی مفید ورق ذوزنقه گام 20 میلی متر، برای ورقی که عرض اولیه آن 100 سانتی باشد، 75 سانتی متر است.

طول

طول ورق های فرم دهی شده، بر اساس متراژ محل نصب طبق درخواست و سفارش مشتری برش دهی می شود؛ یا از اندازه های رایجی مانند 4 متر و 6 متر برای خرید و فروش ورق های فرم دهی شده استفاده می شود. در واقع برش طولی این محصولات را می توان در ابعاد مختلفی انجام داد اما لازم است به محدودیت های ماشین آلات حمل و نقل توجه شود.

ضخامت

با توجه به این که فرمینگ ذوزنقه ای هم بر روی ورق گالوانیزه انجام می گیرد و هم بر روی ورق های رنگی فولادی، ضخامت قابل اجرا برای آن را باید با توجه به ضخامت ورق مادر در نظر گرفت. بازه ضخامتی برای فرمینگ ورق عموما از 0.2 تا 1.25 سانتی متر در نظر گرفته می شود اما رایج ترین اندازه برای عرضه این ورق ها به بازار، ضخامت 0.5 و 0.6 سانتی متر است.

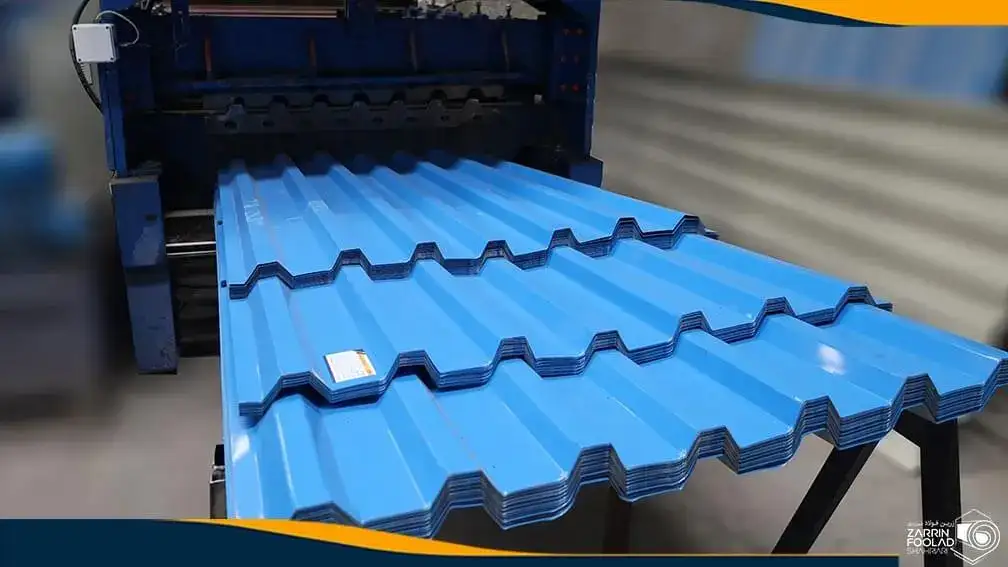

فرمنیگ ذوزنقه شیروانی



انواع ورق کرکره ذوزنقه ای

در مجموعه زرین فولاد شهریاری، ورق کرکره ذوزنقه ای شکل، در دو گام 20 میلی متر و 35 میلی متری تولید می شود که در ادامه به معرفی آن ها می پردازیم.

ورق ذوزنقه گام 20 میلی متر

در ورق ذوزنقه با گام 2 سانتی متری، ارتفاع هر موج ذوزنقه ای شکل 20 میلی متر است. این نوع فرمینگ را می توان هم در ورق هایی با عرض 1000 میلی متر و هم در ورق هایی با عرض 1250 میلی متر اجرا کرد. ذوزنقه گام 2 در ورق 100 سانتی متری دارای 7 رخ و در ورق 125 سانتی متری دارای 9 رخ است؛ و میزان کاردهی مفید آن به ترتیب 75 سانتی متر و 100 سانتی متر در نظر گرفته می شود.  در شکل زیر می توانید مشخصات این محصول را مشاهده کنید.

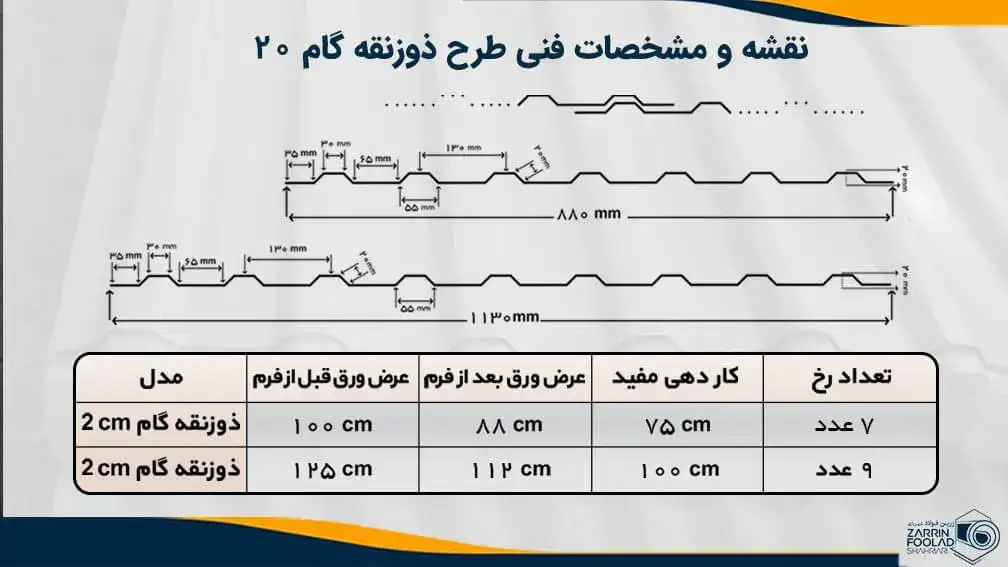

نقشه ورق ذوزنقه گام 20 میلی متر

مشخصات فنی ورق گالوانیزه گام 20 میلی متر

ورق ذوزنقه گام 35 میلی متر

در ورق کرکره ذوزنقه شکل با گام 3.5 سانتی متر، ارتفاع هر یک از موج های ذوزنقه، 35 میلی متر است. اگر این نوع فرمینگ روی ورقی با عرض 100 سانتی متر انجام شود، تعداد رخ ایجاد شده در آن 5 عدد و کاردهی مفید ورق پس از فرم دهی 59 سانتی متر خواهد بود و در صورتی که ورقی با عرض 125 سانتی متر برای فرم دهی انتخاب شود، تعداد رخ به وجود آمده در آن 7 عدد و میزان کاردهی مفید ورق 88 سانتی متر خواهد بود. در شکل زیر می توانید نقشه و مشخصات این محصول را مشاهده کنید.

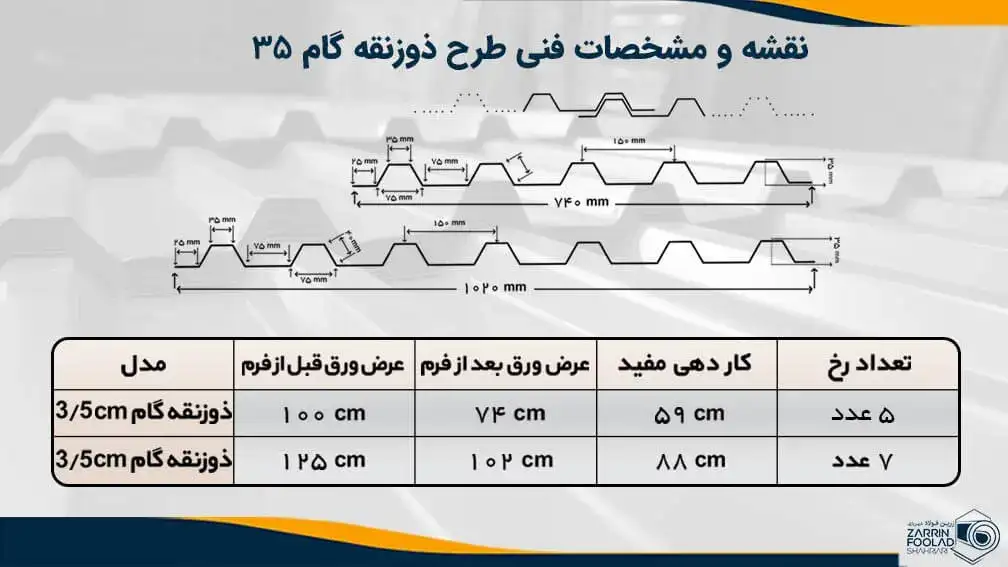

نقشه ورق ذوزنقه گام 35 میلی متر

مشخصات فنی ورق گالوانیزه گام 35 میلی متر



کاربرد ورق ذوزنقه ای

مانند سایر وزق های رنگی فرم دهی شده، کاربرد اصلی ورق رنگی یا گالوانیزه ذوزنقه شکل نیز، در پوشش دهی سقف های شیروانی یا نمای بیرونی ساختمان ها تعریف می شود. از جمله کاربردهای این نوع فرمینگ ورق می توان به موارد زیر اشاره کرد:

  • پوشش دهی و تزیین سقف های شیروانی
  • جداسازی و پارتیشن بندی بخش های مختلف سازه
  • ساخت سوله ها و ورزشگاه ها
  • ساخت پارکینگ
  • ساخت سایه بان
  • ساخت ها ویلا ها
  • زیباسازی نماهای داخلی و خارجی ساختمان



خرید ورق ذوزنقه ای بر اساس جنس

ورق ذوزنقه ای به عنوان یک ورق تزیینی و پوششی عمدتا در دو جنس تولید می شود:

  1. ورق گالوانیزه
  2. ورق رنگی

عامل جنس، یکی از مهم ترین فاکتورها در تعیین قیمت این نوع ورق است. از آنجایی که ورق های رنگی به طور معمول قیمت بالاتری نسبت به ورق گالوانیزه دارند، قیمت ورق ذوزنقه ای رنگی نیز به نسبت بالاتر از قیمت همین محصول از جنس گالوانیزه است.

فرمینگ ذوزنقه نارنجی

برای خرید مستقیم و بی واسطه انواع ورق های رنگی و گالوانیزه فرم دهی شده با بهترین قیمت، با کارشناسان فروش زرین فولاد شهریاری تماس بگیرید:

03191003131

مزیت های ورق ذوزنقه

از آنجایی که ورق ذوزنقه عمدتا از ورق رنگی تولید می شود، از مقاومت بسیار خوبی در برابر رطوبت و خوردگی برخوردار هستند. از مزایای کرکره ذوزنقه می توان به موارد زیر اشاره کرد:

  • زیبایی ظاهری
  • عایق رطوبتی
  • وزن سبک
  • نصب آسان
  • قیمت مناسب
  • سهولت در نصب و اجرا

سقف شیروانی ذوزنقه شکل



فرایند رول فرمینگ ذوزنقه ای

ورق های فولادی شیروانی، محصول خطوط رول فرمینگ در کارخانجات برش و خم هستند. برای اجرای فرایند فرمینگ سقف های شبروانی، ابتدا کلاف گالوانیزه یا رنگی وارد خط رول فرمینگ می شود و توسط دستگاه به تدریج باز می شود. ورق یک لایه توسط غلطک های دستگاه به درون قالب های مخصوص هدایت می شود تا توسط قسمت پرس دستگاه و بر اساس قالب مورد نظر، دارای فراز و فرودهایی به شکل ذوزنقه شود. در نهایت قسمت های فرم دهی شده ورق از سمت دیگر تجهیزات فرمینگ خارج شده و در طول مشخص برش می خورند.

سفارش ورق ذوزنقه ای در زرین فولاد شهریاری

مجموعه زرین فولاد شهریاری به عنوان یکی از تامین کنندگان ورق رنگی و گالوانیزه در مرکز ایران، با در دست داشتن دستگاه های رول فرمینگ در 8 قالب متنوع آماده ارائه محصولات متنوع به خریداران این محصولات در سراسر ایران است.

ورق شیروانی ذوزنقه ای زرین فولاد، در دو گام ریز و درشت با ابعاد 2 سانتی متر و 3.5 سانتی متر تولید و در دو جنس گالوانیزه و رنگی به بازار عرضه می شود.

قیمت ورق رنگی طرح ذوزنقه

برای ثبت سفارش فرمینگ ورق با همکاران ما در بخش فروش مجموعه در تماس باشید:

0319100313

سوالات متداول در هنگام خرید ورق گالوانیزه و رنگی در طرح ذوزنقه

ورق ذوزنقه گالوانیزه از چه برندهایی تهیه می شود؟

مجموعه زرین فولاد شهریاری به عنوان انباردار و تامین کننده ورق گالوانیزه در مرکز ایران، ورق گالوانیزه انواع برندهای مطرح داخلی مانند تاراز، هفت الماس، دشتستان، کاشان و… را داراست و محصولات خم و فرمینگ خود را بر اساس درخواست مشتریان از برندهای متنوع تامین می کند.

ورق رنگی فولادی طرح سقف شیروانی ذوزنقه در چه رنگ هایی تولید می شود؟

محبوب ترین رنگ ها برای تولید ورق های شیروانی معمولا رنگ های قرمز، نارنجی، زرد، سبز، سفید و  آبی است. در صورتی که مایلید ورق شیروانی شما در رنگ دیگری فرم دهی شود، کارشناسان زرین فولاد آماده راهنمایی شما هستند.
